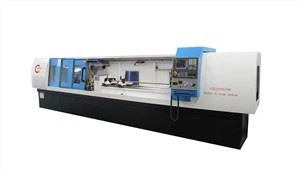

Macchina di perforazione della pistola del foro micro per l'albero sottile
La macchina adotta il metodo di perforazione della pistola; È con struttura a mandrino singolo, è adatto per la lavorazione di alberi lunghi e sottili.
Descrizione
Trapano per pistola Micro Hole per alberi sottili
- Metodo di perforazione: la macchina adotta il metodo di perforazione della pistola; È con struttura a mandrino singolo, è adatto per la lavorazione di alberi lunghi e sottili.
- Bloccaggio del pezzo: il pezzo viene serrato manualmente usando il mandrino a tre griffe sulla contropunta e il mandrino a molla sul telaio di guida, e il pezzo viene sostenuto dal telaio centrale.
3. Scorte di magazzino: vengono utilizzate per bloccare il pezzo in lavorazione. Il mandrino autocentrante a tre griffe viene assemblato nella parte anteriore del mandrino; la contropunta può essere spostata manualmente sul binario di guida lineare del piano di lavoro per serrare pezzi di diverse lunghezze. Dopo aver spostato la contropunta, la contropunta può essere bloccata con bulloni di bloccaggio.
4. Cornice centrale manuale: viene utilizzata per supportare il pezzo; i due rulli sottostanti possono essere regolati su e giù, e quello sopra può premere il pezzo, come mostrato nella figura sotto.
Macchina principalmente parametri:
specificazione | parametri | Nota | ||
Capacità di lavoro | Intervallo del diametro di foratura | Φ2 ~ Φ25mm | ||
Profondità massima | 500 millimetri | |||
Max. Lunghezza del pezzo | 500 millimetri | |||
Intervallo OD del pezzo | Φ6 ~ Φ34mm | |||
Prestazioni della macchina | Asse Z. | Intervallo di velocità di alimentazione | 5 ~ 500mm / min | stepless |
Rapida velocità trasversale | 3.000 millimetri / min | |||
Coppia del motore di alimentazione | 7nm | |||
Scatola di trapano | Gamma di velocità rotatoria | 500 ~ 6000R / min | stepless | |
Potenza del motore | 5.5KW | Servomotore | ||
Sistema di raffreddamento | Max. pressione | 15MPa | Regolabile | |
Portata massima | 100L / min | Regolabile | ||
Precisione di filtraggio | 10 um | |||
Volume del serbatoio dell'olio (all'incirca) | 1000L | |||
Altri | Max. Rapporto lunghezza-diametro | 100: 1 | ||
Max. Rapporto lunghezza-diametro del pezzo | 40: 1 | |||
Potenza totale della macchina | 22KW | |||
Spazio macchina della macchina (L * W) | 4.2m 3.1m × | |||
Peso totale della macchina | Circa 5T | |||
